La CSG, Constructive Solide Geometrie (la Geometrie Constructive des Solide, en français)  permet de grouper, de combiner des formes simples entre elles pour créer des objets. Différents types de CSG sont possible:

• union : permet d'obtenir un nouvel objet par l'assemblage de plusieurs volumes.
• merge : (fusion) permet, comme union , d'assembler plusieurs volumes en un seul mais ne laisse par apparaître les contours intérieurs. (utile pour les objets transparents).
• difference : permet d'obtenir un nouvel objet par soustraction de volumes.
• intersection : permet d'obtenir un nouvel objet dans lequel seules les parties communes sont visibles.

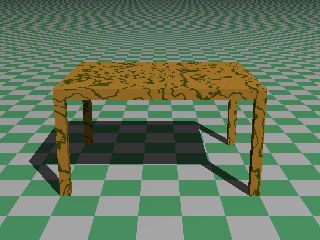

// ==== includes standards ==== #include "colors.inc" // -- realisation d'une table #declare plateau = box { <0, 0, 0>,<10, 0.5, 8>  } #declare pied = box { <0, 0, 0>, <0.5, 5, 0.5> } // la table union {     object { plateau  translate y*5 }     object { pied }     object { pied translate <10-0.5 , 0, 0> }     object { pied translate <10-0.5 , 0, 8-0.5> }     object { pied translate <0 , 0, 8-0.5> }     }
//  realisation d'une demie sphère creuse #declare boulle = sphere { <0, 0, 0>, 3     pigment { Aquamarine }     } //la coupe difference {         object { boulle }     object { boulle  pigment { MandarinOrange } translate y*0.1}     translate <0, 3, 0> }
// réalisation d'u #declare ampoule_r = merge {     object { tube }     object { bout translate y*4 }     finish { specular 0.3 }     }     #declare ampoule_b = union {     object { tube }     object { bout translate y*4 }     finish { specular 0.3 }     }
